Sau 6 tháng học tập và thực hành tại FPT Chip Design, sinh viên đã hoàn thành thành công dự án mô phỏng và thiết kế hệ thống báo cháy tòa nhà. Từ ý tưởng đến sản phẩm mẫu, các bạn không chỉ nắm vững nguyên lý mạch điện tử mà còn trải qua toàn bộ quy trình thiết kế, lắp ráp và kiểm thử, tạo nền tảng vững chắc cho các dự án phức tạp trong tương lai.
Trình bày nguyên lý và phương án thiết kế
Trong buổi báo cáo kết thúc kỳ, nhóm sinh viên đã trình bày chi tiết nguyên lý hoạt động và phương án thiết kế hệ thống báo cháy, từ việc mô tả mục tiêu hệ thống đến luồng tín hiệu từ cảm biến đến bộ điều khiển. Phần trình bày cũng giải thích cơ chế xử lý cảnh báo, các biện pháp an toàn và các tiêu chí khi lựa chọn linh kiện, giúp người nghe nắm được tư duy hệ thống từ khối chức năng đến chi tiết linh kiện.

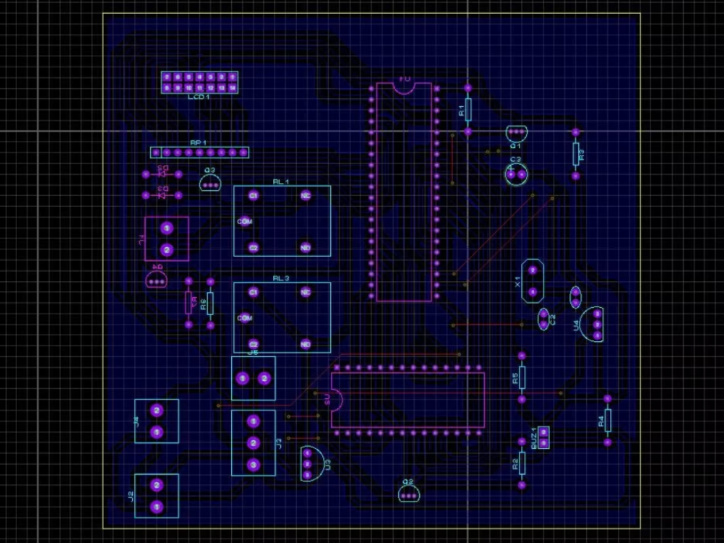

Ngoài ra, các sinh viên còn minh họa thiết kế mạch in (PCB) trước khi triển khai thực tế. Việc này giúp hình dung rõ ràng các bước từ lý thuyết đến ứng dụng, đồng thời làm nổi bật tầm quan trọng của việc chọn linh kiện, bố trí đường mạch hợp lý để đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống.

Lắp ráp mạch in và hoàn thiện sản phẩm mẫu

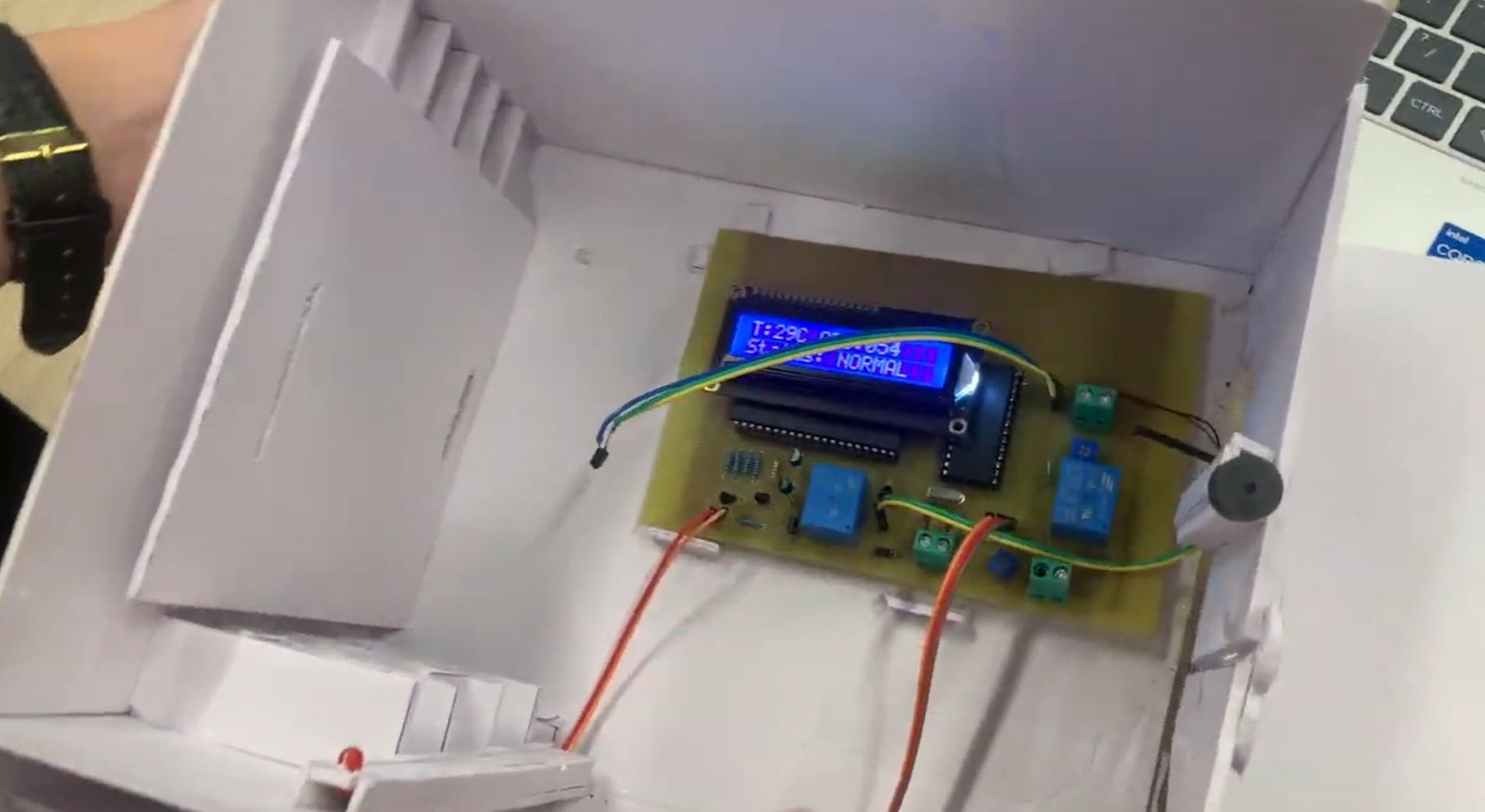

Sau hơn một tháng làm việc miệt mài, nhóm sinh viên đã hoàn tất thiết kế nguyên lý và layout PCB, đồng thời tự tay lắp ráp từng linh kiện lên board. Quá trình lắp ráp đòi hỏi sự tỉ mỉ cao, từ việc kiểm tra footprint linh kiện, đảm bảo khoảng cách đường mạch, đến thao tác hàn chính xác nhằm tránh chập mạch. Đây là bước quan trọng để chuyển ý tưởng từ mô phỏng sang sản phẩm vật lý.
Việc trực tiếp lắp ráp giúp sinh viên hiểu rõ cấu trúc thực tế của hệ thống và tạo ra sản phẩm mẫu đầu tiên đủ điều kiện để kiểm thử. Sản phẩm này cũng là cơ sở để các nhóm tiến hành đánh giá, điều chỉnh và cải tiến hệ thống trước khi bước vào giai đoạn kiểm thử nâng cao.

Kiểm thử, hiệu chỉnh và rèn luyện kỹ năng thực tiễn

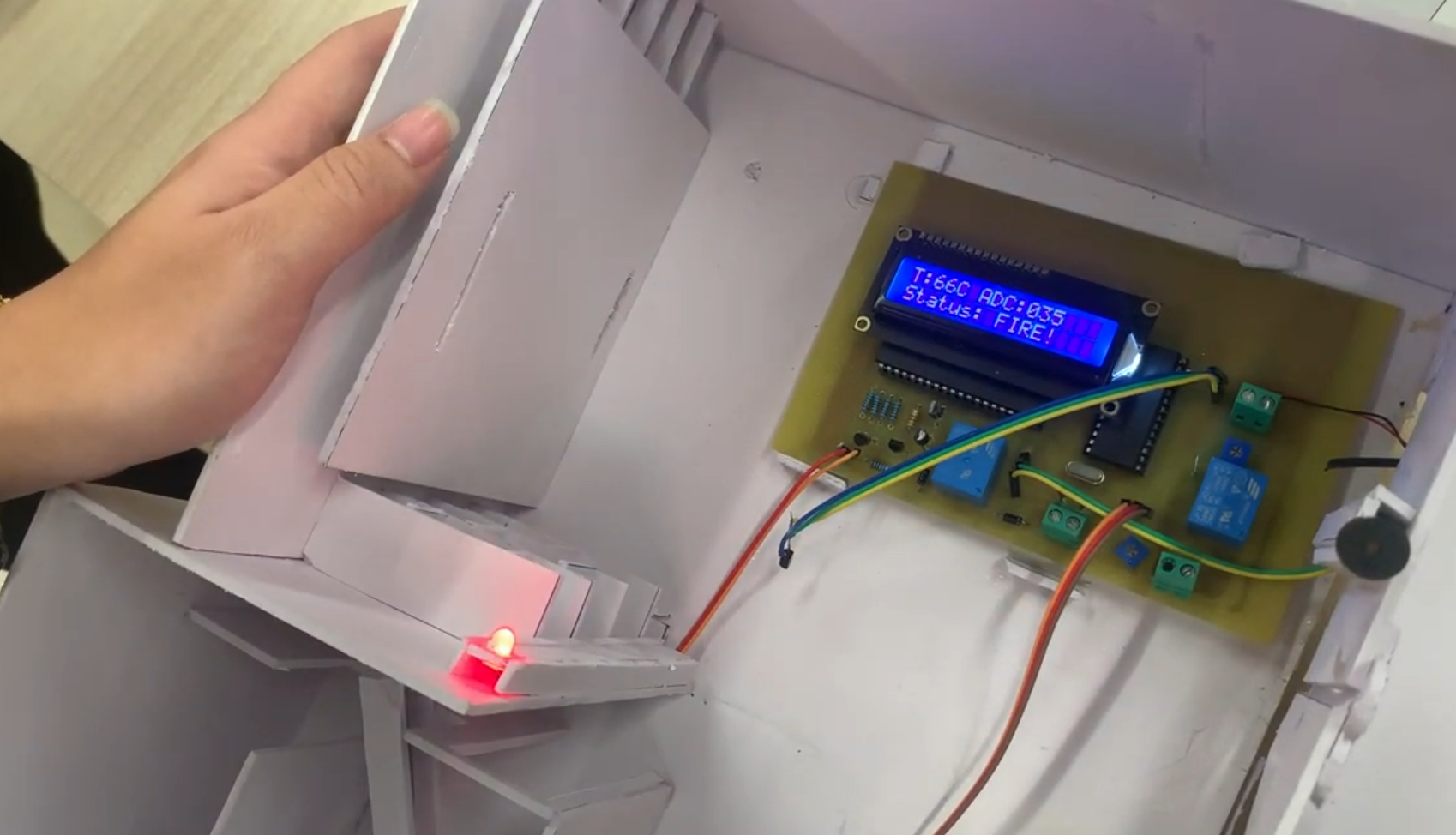

Giai đoạn kiểm thử là phần nhiều thử thách nhất, khi nhóm sinh viên gặp các vấn đề như nhiễu tín hiệu, sai kết nối trên PCB hay sai thông số linh kiện. Các bạn phải thu thập dữ liệu, phân tích nguyên nhân và thực hiện hiệu chỉnh mạch để hệ thống hoạt động ổn định. Quá trình này giúp rèn luyện khả năng giải quyết vấn đề một cách logic và hiệu quả.
Bên cạnh đó, sinh viên cũng phải điều chỉnh phần mềm điều khiển và đo đạc các tham số hoạt động của hệ thống. Những đêm làm việc, thử nghiệm và tinh chỉnh đã tạo ra kinh nghiệm quý giá, đồng thời củng cố tinh thần làm việc nhóm và sự kiên nhẫn – những kỹ năng thiết yếu khi phát triển các dự án điện tử phức tạp trong tương lai.

Kết thúc kỳ học, sinh viên FPT Chip Design đã trải qua toàn bộ quy trình từ phân tích yêu cầu, thiết kế nguyên lý, thiết kế PCB, lắp ráp đến kiểm thử. Nhiều bạn đã tự tin nắm vững nguyên lý các mạch điện tử cơ bản và sẵn sàng bước tiếp vào giai đoạn đào sâu, hướng tới các dự án phức tạp và tiềm năng thương mại hóa trong lĩnh vực Chip Design.
Cùng xem lại toàn bộ dự án trong video dưới đây!
